海灣ZD-01終端附件

簡要描述：

  • 更新時間：2024-08-05 14:31:18
  • 訪  問  量：4435
詳細介紹

　　其它附件系列ZD-01終端附件規范接線方式，用于代替GST-LD-8303模塊等有源輸出端的終端電阻和二極管及其輸入端的終端電阻，可選配。

一、ZD-01終端附件概述

　　ZD-01終端器，主要用于代替有源被控設備控制端的終端電阻和二極管、反饋端的終端電阻。使接線更加規范，提高系統的可靠性?？捎糜贕ST-LD-KZ014直接控制點，GST-LD-8301、GST-LD8303等模塊。

二、ZD-01終端附件技術特性

1、電氣特性：更大 工作電壓DC30V，更大 工作電流1A。
2、使用環境：
溫度：-10℃~+50℃
相對濕度≤95%，不凝露
3、外殼尺寸：26mm*23mm*5.5mm
4、重量：約10g
5、執行標準:Q/GST13-2006

三、ZD-01終端附件結構特征及工作原理

　　終端器的外形示意圖如圖1，工作原理如圖2所示。

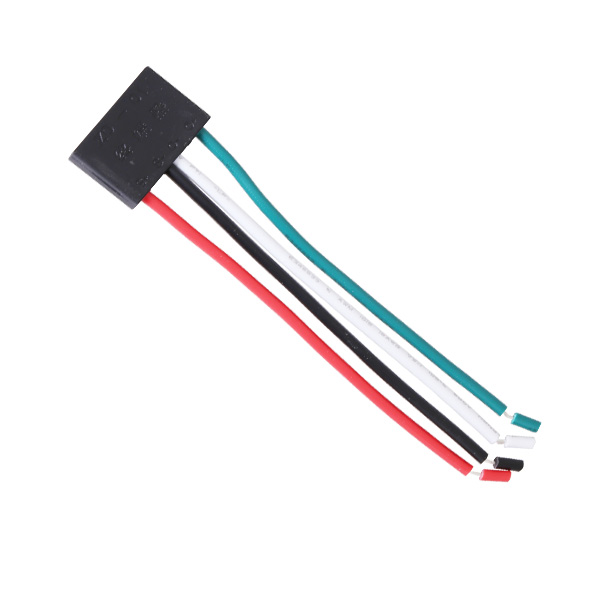

ZD-01終端附件

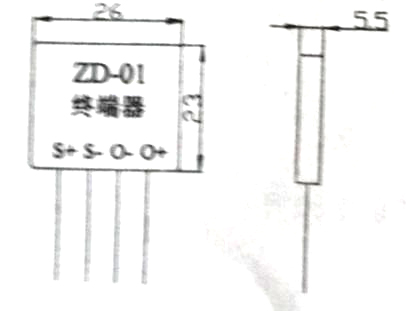

圖1 外形示意圖

ZD-01終端附件工作原理圖

圖2 工作原理圖

四、ZD-01終端附件的安裝與布線

　　警告：安裝設備之前，請切斷電源并確認端子的連接線極性準確無誤。
1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。
2.終端器應安裝在控制輸出的末端（被控設備）。
接線說明如下:
S+、S-：紅色、黑色輸入線，有極性，接控制輸出；
O+、O-：綠色、白色輸出線，有極性，接設備。

五、應用方法

1、直接控制點與終端器配接的接線示意圖如圖3所示。
2、輸入/輸出模塊有源輸出控制設備時，與終端器配接的接線示意圖如圖4所示。
3、輸入模塊與終端器配接時接線方法同圖4輸入部分。

ZD-01終端附件與直接控制點接線示意圖

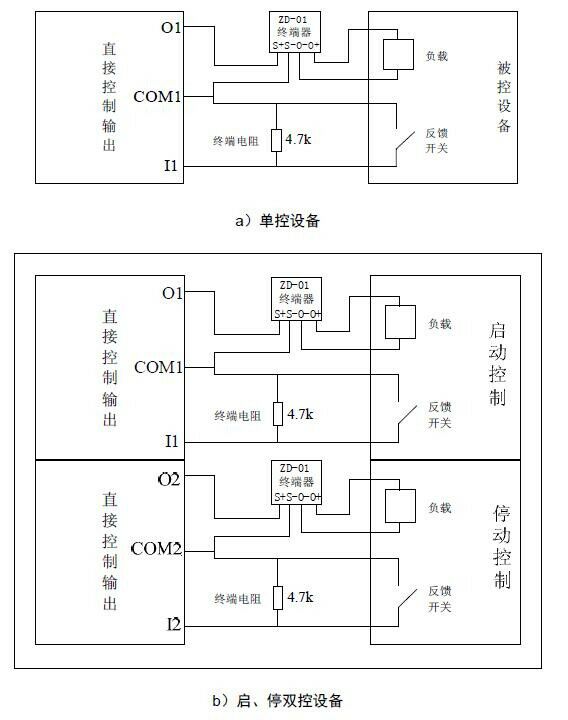

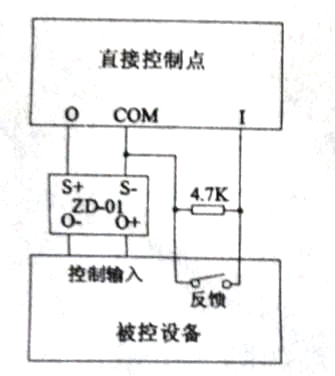

圖3 與直接控制點接線示意圖

ZD-01終端附件與模塊配接接線圖

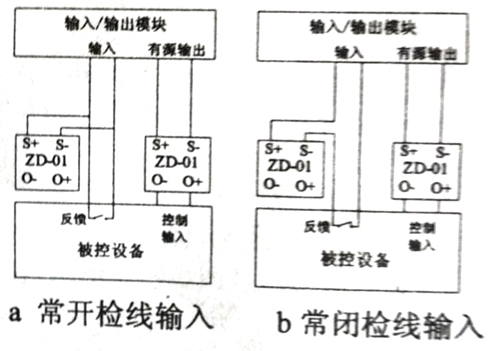

圖4 與模塊配接接線圖

ZD-01終端附件接線圖
