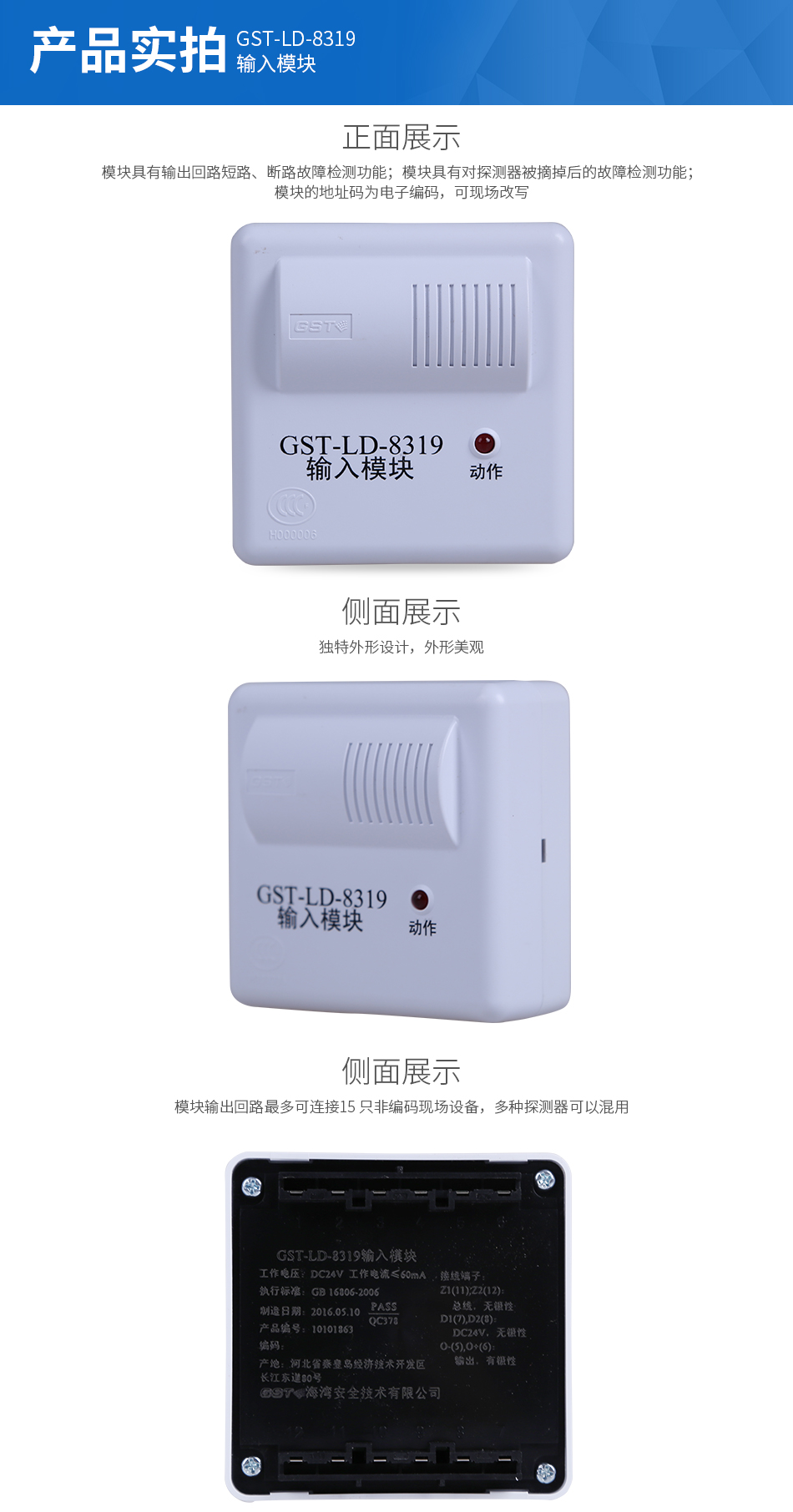

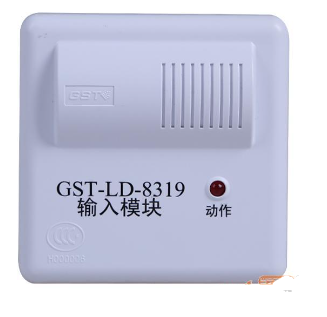

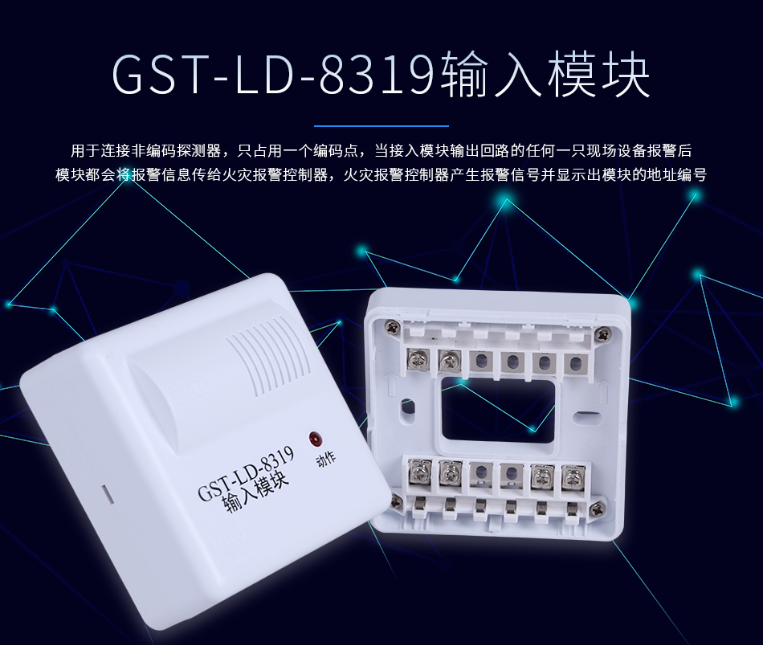

一、GST-LD-8319輸入模塊概述：

GST-LD-8319輸入模塊（以下簡稱模塊）是一種編碼模塊，用于連接非編碼探測器，只占用一個編碼點，當接入模塊輸出回路的任何一只現場設備報警后，模塊都會將報警信息傳給火災報警控制器，火災報警控制器產生報警信號并顯示出模塊的地址編號。

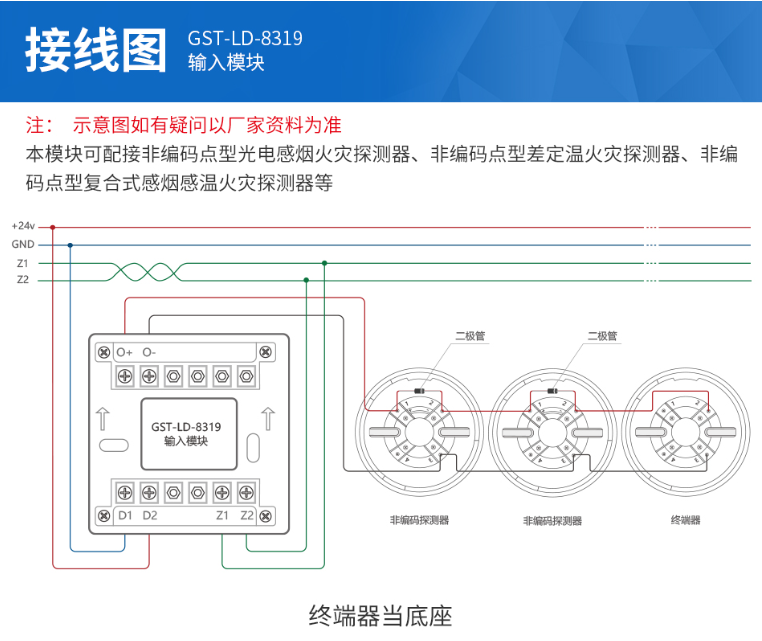

本模塊可配接本公司生產的非編碼點型光電感煙火災探測器、非編碼點型差定溫火災探測器、非編碼點型復合式感煙感溫火災探測器及非編碼點型紫外火焰探測器等。模塊輸出回路最多可連接15只非編碼現場設備，多種探測器可以混用。若輸出回路中接有JTG-ZW-G1A點型紫外火焰探測器，則其數量應不超過3只。

二、GST-LD-8319輸入模塊特點：

1.模塊具有輸出回路短路、斷路故障檢測功能。

2.模塊具有對探測器被摘掉后的故障檢測功能。

3.模塊具有短路保護功能。

4.模塊通過數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。

5.模塊的地址碼為電子編碼，可現場改寫。

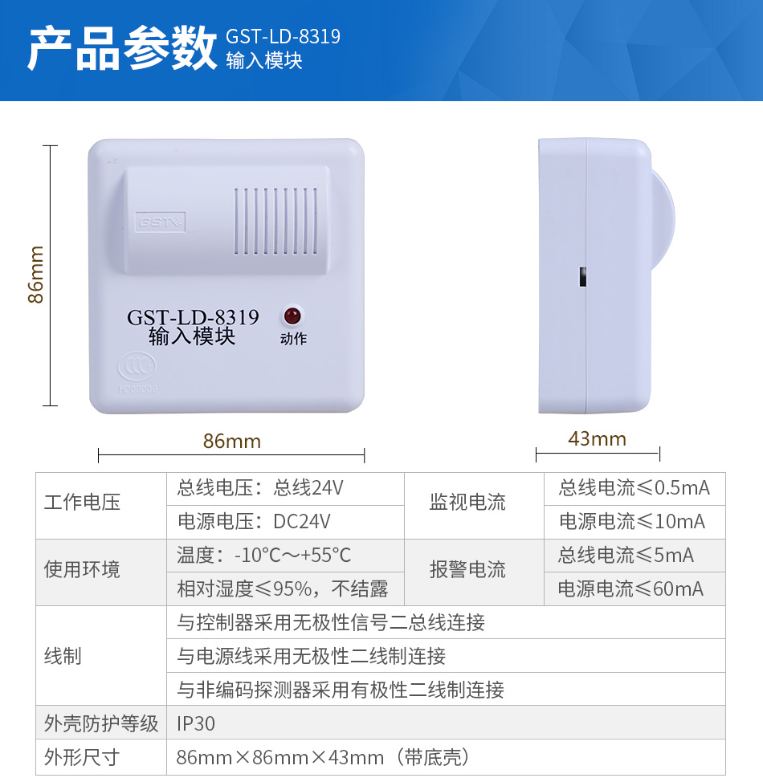

三、GST-LD-8319輸入模塊技術特性：

1.工作電壓：信號總線電壓：總線24V    允許范圍：16V～28V

 電源總線電壓：DC24V      允許范圍：DC20V～DC28V

2.工作電流：

總線監視電流≤0.5mA    總線報警電流≤5mA

電源監視電流≤10mA     電源報警電流≤60mA

3.指示燈：紅色（巡檢時閃亮，報警時常亮）

4.編碼方式：采用電子編碼方式，編碼范圍在1～242之間任意設定

5.線制：與火災報警控制器采用無極性二總線連接，與電源線采用無極性二線制連接，與非編碼探測器采用有極性二線制連接

6.使用環境：

 溫    度：-10℃～+55℃

 相對濕度≤95%，不凝露

7.外形尺寸：86mm×86mm×43mm(帶底殼)

8.殼體材料和顏色：ABS，瓷白

9.重量：約137g(帶底殼)

10.安裝孔距：60mm

11.執行標準：GB 16806-2006

四、GST-LD-8319輸入模塊結構特征與工作原理：

一、GST-LD-8319輸入模塊概述：

GST-LD-8319輸入模塊（以下簡稱模塊）是一種編碼模塊，用于連接非編碼探測器，只占用一個編碼點，當接入模塊輸出回路的任何一只現場設備報警后，模塊都會將報警信息傳給火災報警控制器，火災報警控制器產生報警信號并顯示出模塊的地址編號。

本模塊可配接本公司生產的非編碼點型光電感煙火災探測器、非編碼點型差定溫火災探測器、非編碼點型復合式感煙感溫火災探測器及非編碼點型紫外火焰探測器等。模塊輸出回路最多可連接15只非編碼現場設備，多種探測器可以混用。若輸出回路中接有JTG-ZW-G1A點型紫外火焰探測器，則其數量應不超過3只。

二、GST-LD-8319輸入模塊特點：

1.模塊具有輸出回路短路、斷路故障檢測功能。

2.模塊具有對探測器被摘掉后的故障檢測功能。

3.模塊具有短路保護功能。

4.模塊通過數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。

5.模塊的地址碼為電子編碼，可現場改寫。

三、GST-LD-8319輸入模塊技術特性：

1.工作電壓：信號總線電壓：總線24V    允許范圍：16V～28V

 電源總線電壓：DC24V      允許范圍：DC20V～DC28V

2.工作電流：

總線監視電流≤0.5mA    總線報警電流≤5mA

電源監視電流≤10mA     電源報警電流≤60mA

3.指示燈：紅色（巡檢時閃亮，報警時常亮）

4.編碼方式：采用電子編碼方式，編碼范圍在1～242之間任意設定

5.線制：與火災報警控制器采用無極性二總線連接，與電源線采用無極性二線制連接，與非編碼探測器采用有極性二線制連接

6.使用環境：

 溫    度：-10℃～+55℃

 相對濕度≤95%，不凝露

7.外形尺寸：86mm×86mm×43mm(帶底殼)

8.殼體材料和顏色：ABS，瓷白

9.重量：約137g(帶底殼)

10.安裝孔距：60mm

11.執行標準：GB 16806-2006

四、GST-LD-8319輸入模塊結構特征與工作原理：

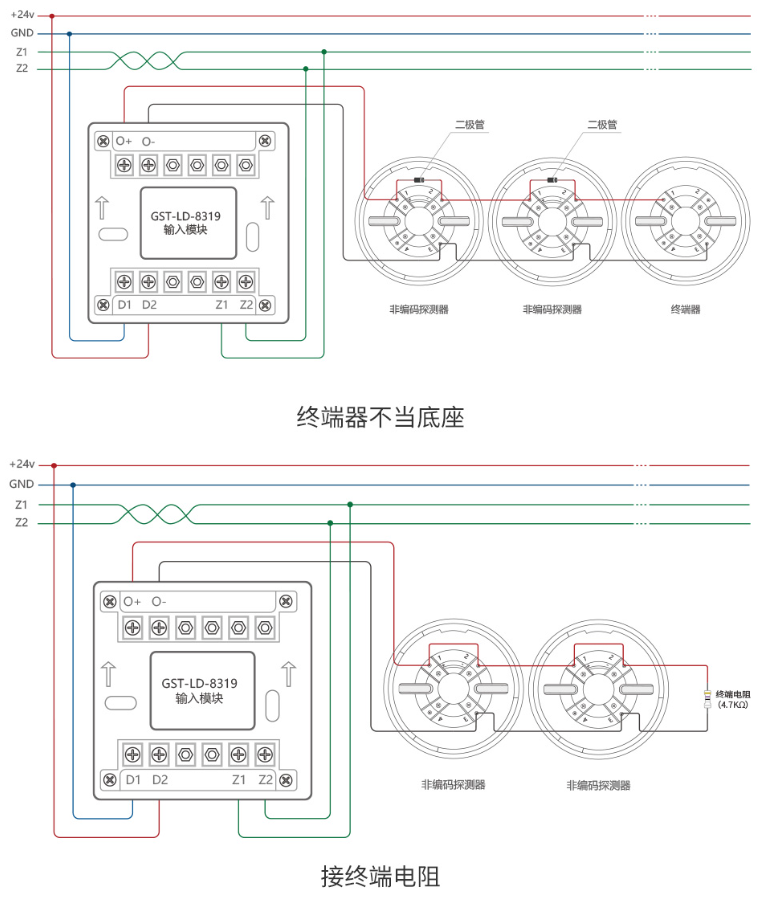

模塊具有輸出回路短路、斷路檢測功能，輸出回路的末端連接終端器，當輸出回路斷路時，模塊將故障信息傳送給火災報警控制器，火災報警控制器顯示出模塊的編碼地址；當輸出回路中有現場設備被取下時，模塊會報故障但不影響其它現場設備正常工作。
