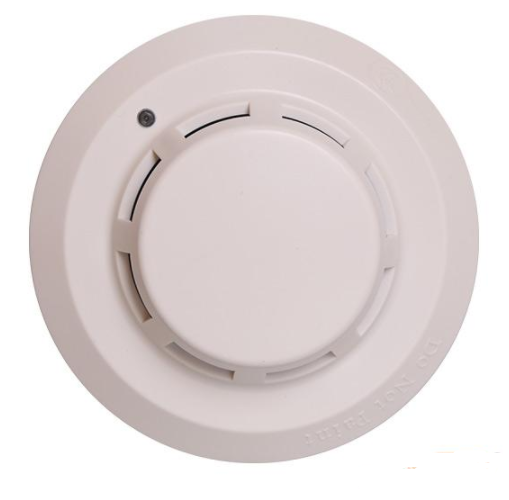

海灣JTY-GD-G3T點型光電感煙火災探測器(以下簡稱探測器、消防煙感報警器)是采用紅外散射原理研制而成的點型光電感煙火災探測器。JTY-GD-G3探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。

技術特點：

1.海灣JTY-GD-G3煙感探頭工作電壓：信號總線電壓：總線24V 允許范圍：16V～28V

2.海灣JTY-GD-G3工作電流：監視電流≤0.6mA 報警電流≤1.8mA

3.指示燈：報警確認燈，紅色，巡檢時閃爍，報警時常亮

4.編碼方式：電子編碼（編碼范圍為1～242）

5.保護面積：當空間高度為6米～12米時，一個探測器的保護面積，對一般保護場所而言為80平方米?？臻g高度為6米以下時，保護面積為60平方米。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

6.線制：信號二總線無極性

7.使用環境：

溫度：-10℃～+55℃

相對濕度≤95%，不凝露

8.外形尺寸：直徑100mm 高56mm（帶底座）

9.外殼防護等級：IP23

10.殼體材料和顏色：ABS，象牙白

11.重量：約120g

12.安裝孔距：45mm～75mm

13.執行標準：GB 4715-2005

工作原理：

探測器采用紅外線散射原理探測火災，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用脈沖方式工作，可提高發射管使用壽命。

接線方法：

步：準備一根RVS線（信號總線），此處以普通線纜代替。

第二步：將線路從海灣JTY-GD-G3光電感煙火災探測器底座的穿線孔處穿過，將信號總線接在底座任意一對對角的線端子上。

第三步：檢查海灣JTY-GD-G3光電感煙火災探測器接線是否正確。

第四步：蓋上上蓋接線完成。
